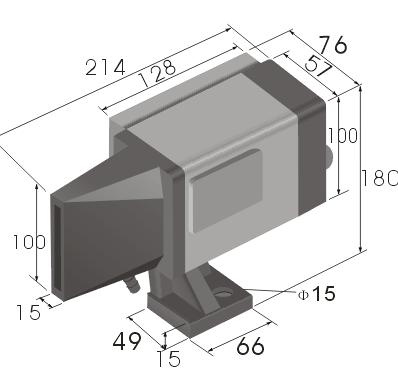

技術參數

說明：

1 測量范圍與目標反射率、雜散光及環境條件有關

2 測量精度的統計概率為95%

3.接線端子

Imax = 100mA

4.狀態指示燈

5.外部電纜及定義

參數設定

按鍵

本產品一共有3個物理按鍵，通過短按與長按虛擬出六個按鍵，分別是上、下、左、右、確認、返回。

注意：

1. 按鍵按下再放開以后，才會觸發相應的事件

2. 短按是按指下0.2~0.5秒然后放開；長按是指按下超過0.5秒然后放開

數碼管

本產品有5個8段數碼管作為顯示接口，數碼管可以顯示數字與英文字母，與按鍵配合可以完成產品信息顯示與參數設置的功能。數碼管顯示效果請參見附錄A。

圖3展示了產品基本的界面操作流程。

產品上電后默認進入主界面，實時顯示當前的測量結果。當按下ENTER時，進入菜單選擇界面；在菜單選擇界面，通過上下按鍵切換子菜單，按下ENTER進入到相應的子菜單界面。在菜單選擇界面按下ESC按鍵，返回主界面。

在子菜單界面，使用上下左右按鍵對參數修改后，按下ENTER或者ESC返回菜單選擇界面（如果按下ENTER保存修改，如果按下ESC撤消修改）。

圖3. 界面操作流程

主界面（DISTA）

主界面為測量結果顯示界面，顯示當前測量的結果，單位是米，小數點后3位。

上電默認顯示主界面，按下ENTER切換到菜單選擇界面。在菜單選擇界面按下ESC切換回主界面。

零位校正 （CALIB）

在菜單選擇界面通過上下鍵選擇CALIB，按下ENTER進入零位校正界面。此時界面顯示的是校正后的數據，通過調整校準值，該界面實時更新校正數據。

將本產品通過定位孔固定在測試導軌上，在定位孔一定距離（比如1米）放置障礙物。通過上下左右按鍵修改校準值使得界面顯示數據與實際距離一樣（比如1米）。上下鍵增加或者減小校準值；左右鍵修改校準值增加或者減小的幅值，被修改的數字會通過閃爍進行提示。

校正完成后，按下ENTER會顯示當前用于校正的數據。此時也可以使用上下左右按鍵對校正數據進行調整，方法同上。再次按下ENTER后即完成零位校正；如果按下ESC則撤消修改并返回菜單選擇界面。

采樣模式設定(sapMd)

為應對不同的應用場景，本產品支持以下4種采樣模式。

慢速模式用于精確測量到靜止物體的距離，特點是精度高、響應速度較慢；快速模式用于測量快速移動的物體，特點是響應速度快、測量精度有所降低。

表4 不同采樣模式說明

在菜單選擇界面選擇進入采樣模式設定界面，通過上下按鍵選擇需要的采樣模式，按下ENTER確認修改。如果想要撤消修改，按下ESC即可直接返回菜單選擇界面。

工作模式設定(wokMd)

本產品支持繼電器越限報警輸出。通過設置工作模式設定產品正常工作的范圍；當測量結果超出正常范圍時，驅動繼電器動作。

表5 不同的工作模式說明

在菜單選擇界面選擇進入工作模式設定界面，通過上下鍵選擇需要的工作模式，按下ENTER確認修改。如果想要撤消修改，按下ESC即可直接返回菜單選擇界面。

注：

1. limit1、limit2、limit3必須按照從小到大順序設置，limit3最大，limit1最小

2. 如果limit1、limit2、limit3未按照從小到大順序設置，在計算范圍時會重新排序

限值設定(limtN)

從菜單選擇界面選擇進入限值設定界面，有3個限值參數可以設定，根據工作模式來決定設定哪些限值參數。

限值參數的設定分為兩個階段：初值選擇階段和微調階段。

初值選擇階段

限值參數的初值可以用三個來源：系統配置、當前的測量結果、零

從菜單選擇界面進入限值設定界面，界面顯示當前的測量結果。此時直接按下ENTER，選擇系統配置作為微調的初始值并進入微調階段；按下上鍵（或者左鍵）將當前測量結果作為微調的初始值并進入微調階段；按下下鍵（或右鍵）將零作為微調的初始值并進入微調階段。

微調階段

在限值微調階段，通過上下鍵調整限制大小，通過左右鍵改變微調的幅值。

微調完成后，按下ENTER保存修改并返回菜單選擇界面。按下ESC撤消修改返回菜單選擇界面。如果此時仍需要設定限值，在菜單選擇按下ENTER再次進入初值選擇階段，并完成后續操作即可。

量程設定(range)

本產品可以根據需求，設定不同的量程。目前支持的量程有 1m、3m、5m、10m、15m、20m和30m。模擬量輸出滿量程對應10V輸出，0m對應0V輸出。

在菜單選擇界面選擇進入量程設定界面，通過上下鍵選擇不同的量程。按下ENTER保存修改并返回菜單選擇界面；按下ESC撤消修改并返回菜單選擇界面。

恢復出廠設置(deflt)

在菜單選擇界面選擇進入恢復出廠設置界面，通過上下鍵在YES和NO之間切換。當選中YES時按下ENTER會恢復出廠默認配置并返回菜單選擇界面；選中NO時按下ENTER或者按下ESC都會直接返回菜單選擇界面。
